Флеш-память NAND в современных смартфонах Apple реализована в формате ePOP (embedded Package-on-Package) или монолитного BGA-чипа, интегрированного непосредственно на материнскую плату. Выход NAND из строя сопровождается характерной симптоматикой: зависание на стадии iBoot, error 9/4013/4014 в iTunes, деградация до DFU без отклика на восстановление, либо полное отсутствие инициализации по шине NAND I/O.
В сервис поступил iPhone 16 (Ultraviolet) с подтверждённым отказом флеш-контроллера/ячеек памяти. Устройство не проходило POST, не определялось в режиме DFU.
Диагностика и демонтаж

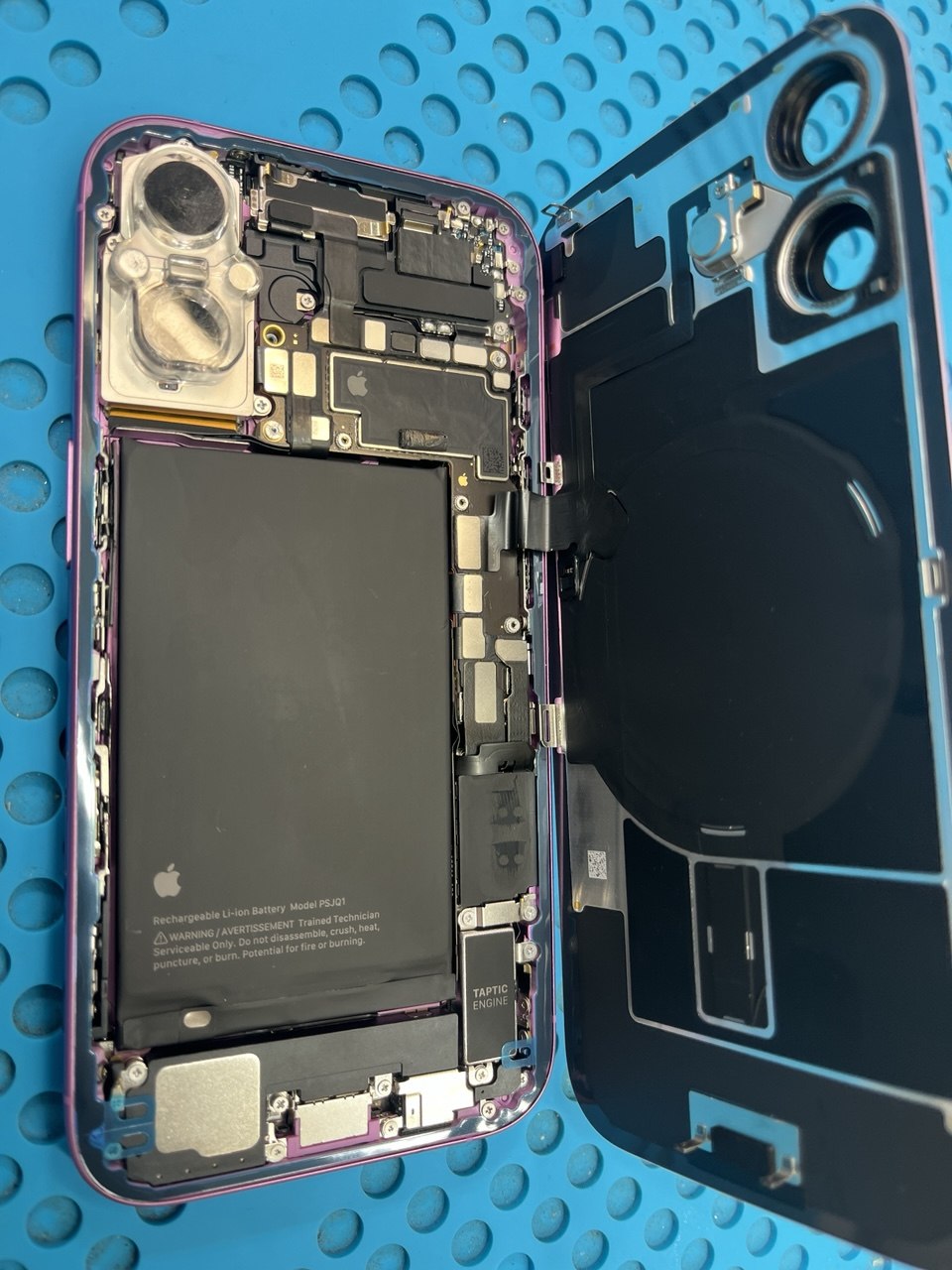

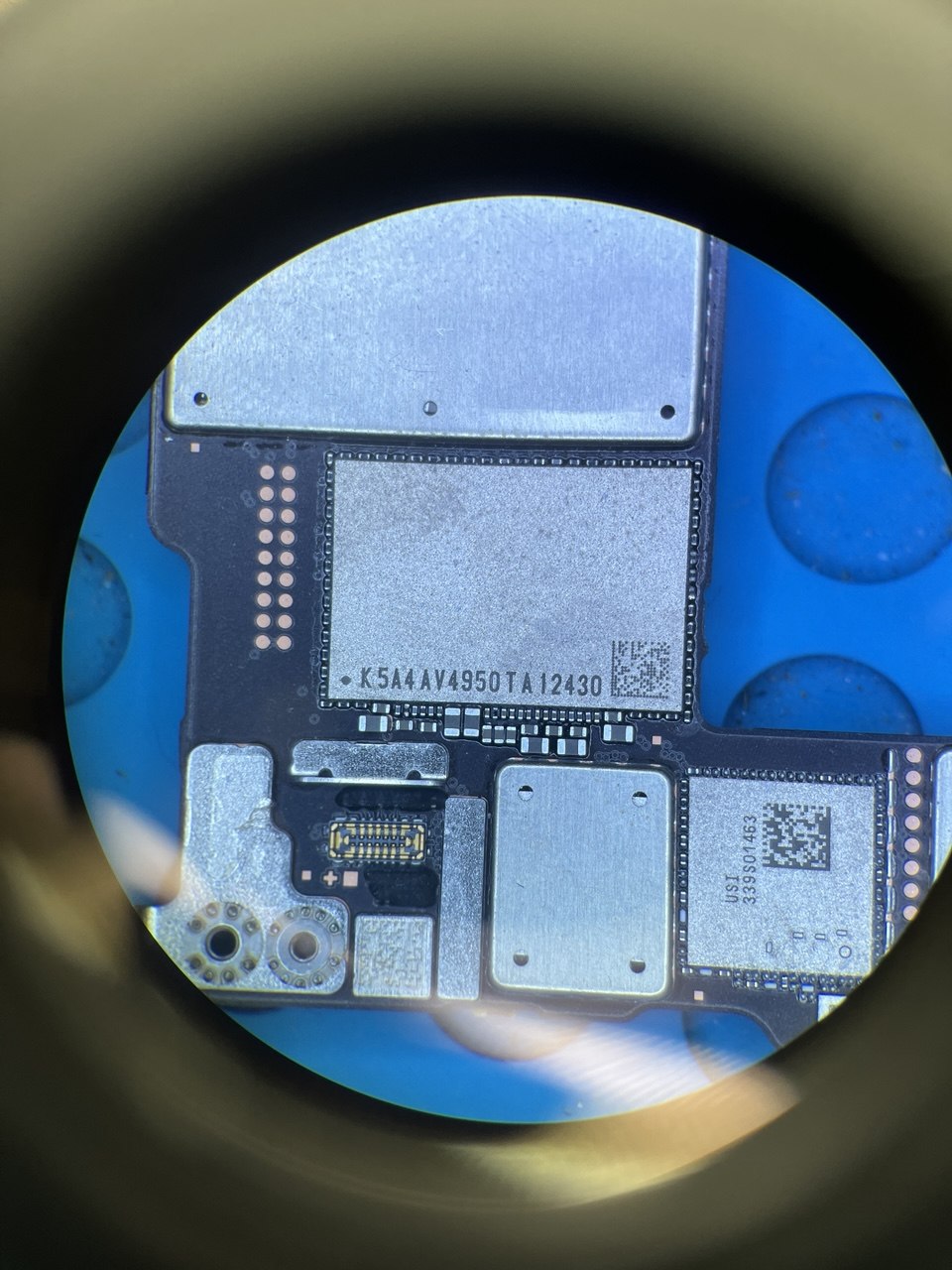

После извлечения логик-борда и препарирования термозащитного экрана мастер идентифицировал под стереомикроскопом установленный чип: Samsung K5A4AV4950TA12430 — LPDDR5X-совместимый NAND с интерфейсом UFS 3.1, смонтированный в корпусе FBGA-153. Визуальная инспекция шариковых выводов (solder balls) выявила признаки деградации интерметаллических соединений в зоне критических сигнальных линий.

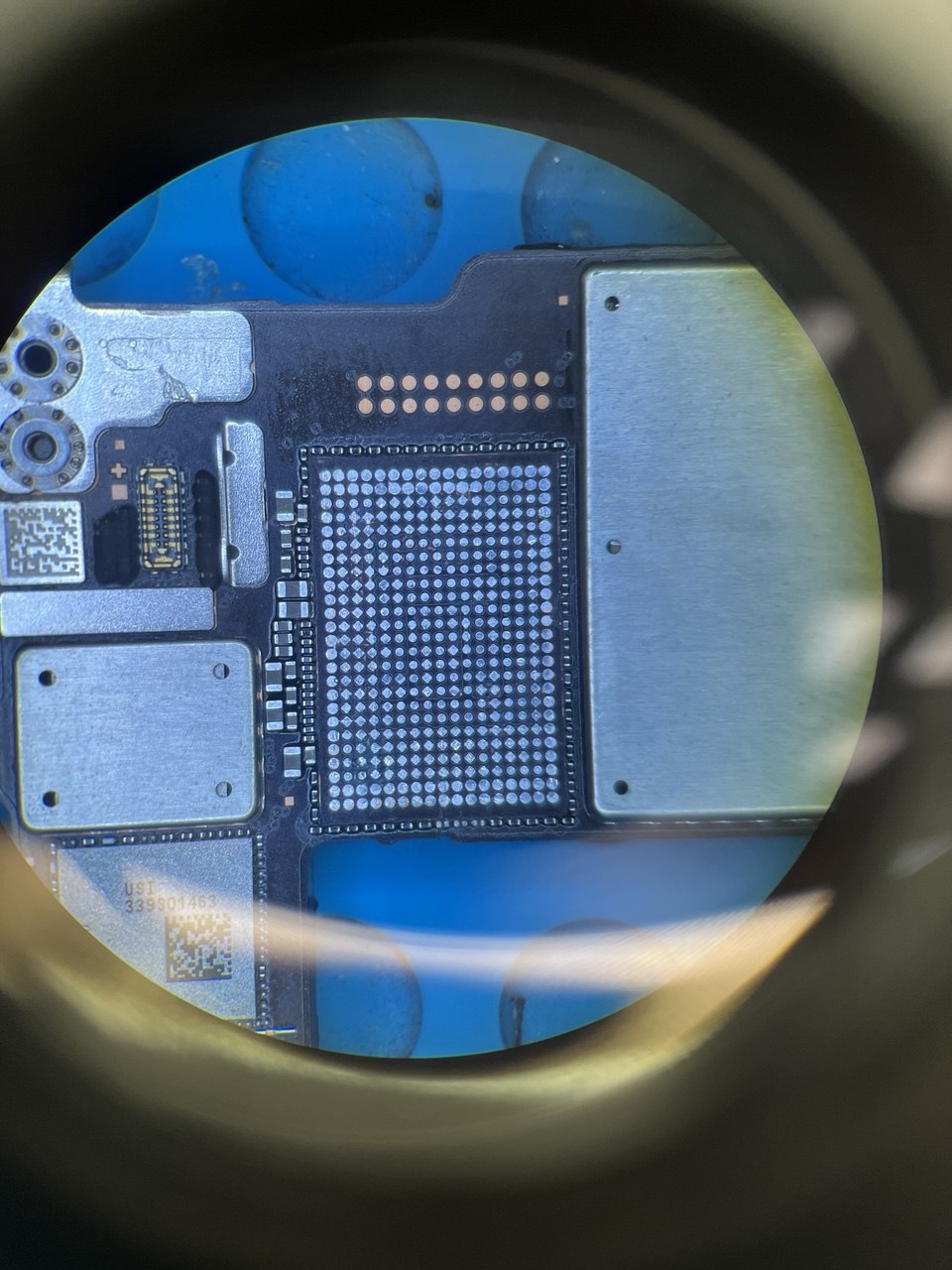

Демонтаж выполнялся на паяльной станции с раздельным контролем температуры: нижний подогрев платы до 180°C для нивелирования термических напряжений, локальный прогрев горячим воздухом в диапазоне 320–340°C. После подъёма чипа площадки зачищались оплёткой, выравнивались флюсом и механически обрабатывались для восстановления копланарности посадочного поля.
Ребол и монтаж нового чипа
Замещающий компонент — SanDisk/WD SDSF6KLK4 256G (256 ГБ, UFS 3.1, FBGA корпус) — прошёл процедуру ребола: снятие заводских шариков, нанесение флюса, трафаретное нанесение свинцово-оловянного сплава (SAC305) с последующей оплавкой в ИК-печи для обеспечения сферичности и однородности массива.
Перед монтажом чип программировался на программаторе с записью EEPROM-конфигурации (серийный номер, Baseband Data, Wifi/BT MAC-адреса, калибровочные данные RF-тракта) посредством снятия дампа с оригинального чипа. Финальная установка — с контролем усадки паяного соединения и верификацией под микроскопом по критериям IPC-A-610.
Верификация
После сборки устройство успешно прошло стадии LLB → iBoot → XNU kernel init, смонтировало APFS-том и загрузило SpringBoard. Все аппаратные идентификаторы сохранены, активация прошла без флага замены компонентов в системном отчёте.
Замена NAND — нетривиальная операция, требующая программатора, трафаретного оборудования, паяльной станции с термопрофилем и стереомикроскопа с увеличением от 40×. ГаджетУфа выполняет полный цикл: от дампа до финальной верификации по шине.
