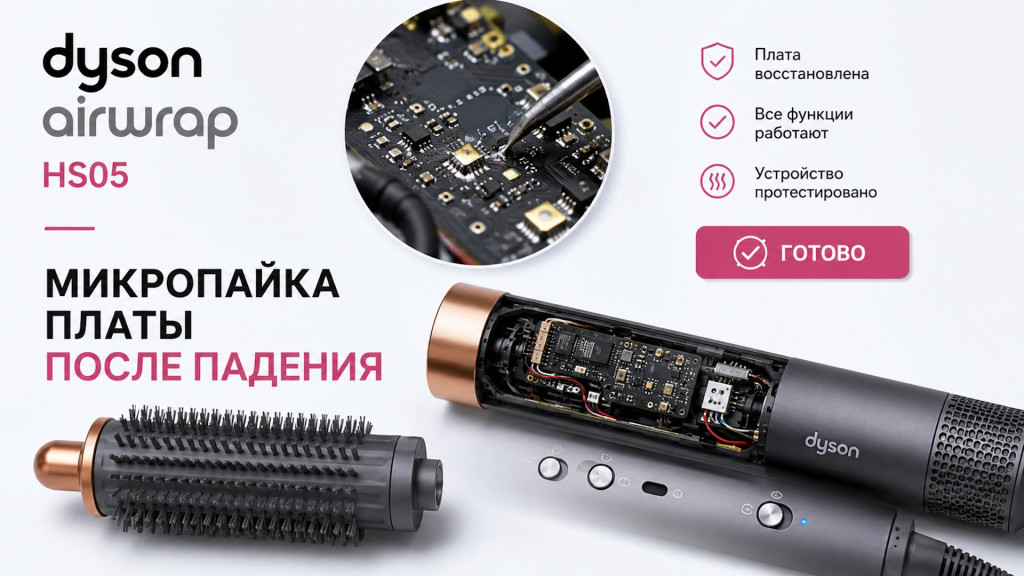

Dyson Airwrap HS05 восстановление платы после падения.

Как обратилась клиентка

Пришла женщина с Dyson Airwrap HS05 в идеальном состоянии — купила стайлер два года назад в официальном магазине за 55 000 ₽, пользуется каждый день перед работой. Обратилась после того, как накануне вечером стайлер сорвался с полочки в ванной, ударился о край раковины и упал на плитку. Внешне корпус не пострадал: пара царапин на боковой панели ручки, но пластик целый, кнопки не отломились, магнитный разъём для насадок работает. Проблема — при нажатии кнопки включения ручка не реагирует совсем: не гудит, не показывает индикацию, не крутится.

Первым делом клиентка съездила в сервисный центр Dyson в Уфе (авторизованный), там сказали: «плата управления повреждена, замена — 27 000 ₽ (запчасть + работы), срок 5 недель, оригинал только под заказ из-за рубежа». Услышав такую цену и срок, стала искать альтернативу — сервисы, которые могут отремонтировать плату без её замены. Через знакомых узнала о нас.

Волновалась о трёх вещах. Первая — что после восстановления стайлер «прослужит недолго» и через месяц опять сломается. Вторая — что мы работаем с китайскими комплектующими, а Airwrap — премиальная техника, ей нужен качественный ремонт. Третья — что после нашего вмешательства официальная гарантия Dyson «сгорит» (при том что она уже кончилась год назад).

Что нашли на диагностике

Приняли стайлер, разобрали ручку — заняло около часа. Ручка Airwrap разбирается сложно, требует специальных навыков.

• Плата управления — целая по контуру, без физического разлома. При падении сработала как раз защитная оболочка корпуса.
• Под микроскопом  обнаружили: плата целая , видимых повреждений нет.
• Дополнительно нашли отвалившуюся ножку MOSFET-транзистора в цепи управления двигателем. Ножка отошла от пятака, но не порвана — просто отсоединилась при ударе.
• Двигатель, аккумулятор системы контроля насадок, микросхемы памяти, датчик температуры — всё цело. Тестером прозвонили обмотки мотора — сопротивление в норме.

Прогноз: восстановление возможно пропайкой. Реального повреждения самой платы нет, всё лечится пайкой на месте.

Что сделали

Согласовали работы с клиенткой, объяснили, что заменяем два компонента (не всю плату), а также прогреваем места пайки для профилактики (у Dyson распространена проблема отвала пайки чипов из-за перегрева).

Порядок работ:

1. Полная разборка ручки — извлечение платы управления, отсоединение всех разъёмов (двигатель, датчик температуры, аккумулятор служебной цепи, порт зарядки).
2. Установка платы на ESD-станцию с термостолом (защита от статики).
3. Пропайка компонентов платы с испольщованием флюса Amtech. Очистка платы.
4. Восстановление ножки MOSFET-транзистора: очистка отошедшего контакта, нанесение флюса, точечная пайка при 350°C. Проверка через мультиметр — целостность цепи восстановлена.
5. Профилактическая перепайка двух других уязвимых узлов Airwrap HS05 — контакт двигателя и разъём зарядной базы. У этой модели там часто идут микротрещины по мере использования (типовая болячка).
6. Проверка платы под микроскопом — все точки пайки блестящие, ровные, без наплывов.
7. Тестирование до сборки: подключили плату к внешнему источнику питания — двигатель запустился, обороты корректные, индикация работает.
8. Собрали корпус, установили насадки, провели полный тест:
• Включение — с первого нажатия.
• Все три температурных режима — работают.
• Cool Shot (холодный воздух) — работает.
• Насадки-курлеры крутятся в двух направлениях с корректной скоростью.
• Индикатор фильтра — активен.
• Магнитный разъём — цепко держит насадки.

Дополнительно почистили от пыли моторный отсек.

Итог

Комментарий мастера

«Dyson Airwrap — техника, которая ломается редко, но всегда серьёзно. Официалы почти не занимаются ремонтом, у них политика — "плата вышла из строя = замена в сборе". У нас же есть микроскопы, ESD-станции и опыт по SMD , поэтому в 8 случаях из 10 такие ремонты выполнимы без замены платы. Экономия для клиента огромная. Единственное — если бы плата была раскушена пополам или сгорело несколько дорожек, пайка бы уже не помогла — там только замена. Клиентка была очень аккуратной, и это позволило сохранить оригинал. Важно - обязательно чистите фильтр, высокая температура и высокообротистый двигатель - нужен постояннный качественный поток воздуха, иначе плата перегревается и нарушается пайка чипов»
